«Нужно подобрать покрытие на прессовый вал». Обычно вслед за этим обсуждают материал, твёрдость, цену и срок изготовления. Если прежнее покрытие отработало недолго, появляется ещё одно пожелание: поставить что-нибудь более стойкое.

Запрос понятный. Но для подбора этого недостаточно. На одной машине покрытие работает до планового останова, на другой похожее решение получает маркировку, перегрев или повреждение кромки. Прежде чем менять материал, нужно разобраться, чем отличаются условия.

Покрытие не работает отдельно от вала и машины. На него одновременно действуют нагрузка, температура, вода, технологическая химия. Оно контактирует с полотном, сукном, парным валом и очистными устройствами. Если в этом взаимодействии есть проблема, новое покрытие может повторить судьбу прежнего — даже при более высокой цене и хороших паспортных характеристиках.

1. Что мы на самом деле выбираем

При восстановлении вала приобретается не просто слой резины, полиуретана или композита. Заказывается рабочая поверхность с определённой геометрией и свойствами, которая должна выполнять свою задачу на конкретной позиции.

В прессовой части важны условия обезвоживания, работа с сукном и поведение покрытия под нагрузкой. В каландре — воздействие на поверхность и толщину бумаги, качество отделки самого вала. У этих позиций разные задачи, поэтому переносить решение с одной на другую только по названию материала нельзя.

Есть и различия внутри одной группы. Прессовый вал с канавками, вал с глухими отверстиями и отсасывающий вал требуют разных исходных данных. Формулировка «покрытие для прессовой части» ещё не объясняет, что именно должен изготовить подрядчик.

Поэтому начинать стоит с назначения позиции и условий работы. Материал выбирается после этого, а не вместо этого.

2. Почему твёрдость не даёт полного ответа

Твёрдость — один из первых параметров, который запрашивают при подборе. Она нужна для описания покрытия и контроля после ремонта. Но запись «сделать такую же твёрдость» не гарантирует, что вал будет работать как прежде.

Сначала необходимо уточнить шкалу и метод измерения. Число без этих сведений нельзя считать полноценным техническим требованием. Далее нужно разобраться, что именно измеряли: новое покрытие или поверхность после длительной эксплуатации.

Это существенно. Под воздействием химии свойства материала способны меняться: покрытие может набухать, размягчаться или становиться твёрже. Измерение старого вала в таком случае характеризует его текущее состояние, но не обязательно исходное исполнение.

Кроме того, твёрдость не описывает химическую совместимость, состояние соединительных слоёв и поведение при локальной перегрузке. Свести все требования к одному показателю удобно для закупки, но недостаточно для инженерного решения.

То же относится к названию материала. Применяются резиновые, полиуретановые, композитные и термонапыленные покрытия. Это разные технологии, а не ступени одной лестницы от «плохого» к «хорошему». Подходящее исполнение определяется задачей и условиями применения.

3. В прессовом захвате важно не только давление

Захват — зона нагруженного контакта валов. Именно здесь покрытие деформируется, а полотно проходит прессование. После выхода из контакта материал восстанавливает форму, и на следующем обороте цикл повторяется.

При деформировании часть механической энергии превращается в тепло. Если тепловыделение становится чрезмерным, нагрев способен ослаблять материал и связь покрытия с основанием. Поэтому нагрузку и скорость нельзя рассматривать отдельно от температурного режима.

Но для прессовой позиции важен ещё и отвод воды. Канавки и глухие отверстия — не декоративный рисунок, который достаточно повторить по старому образцу. Их геометрия должна соответствовать условиям обезвоживания и возможностям материала.

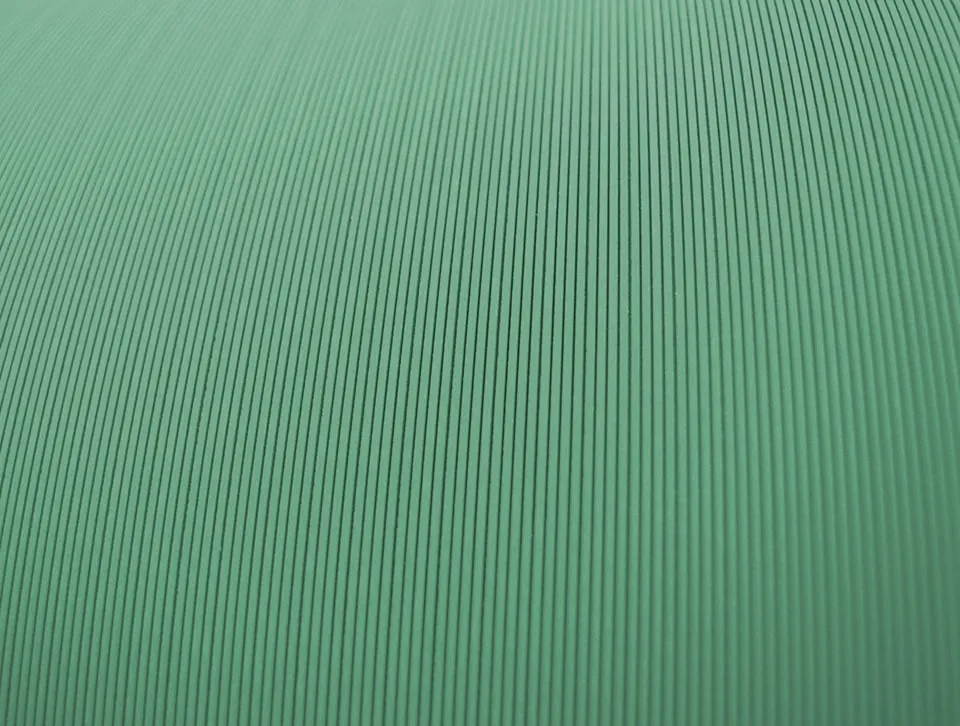

Фото 1. Полиуретановое покрытие с канавками.

Необходимо учитывать количество воды в захвате, прочность покрытия и последующие перешлифовки. Канавки не должны закрываться под нагрузкой, а поверхность — создавать недопустимую маркировку. Для глухих отверстий диаметр также выбирают с учётом вида продукции и применяемого сукна.

Поэтому при замене материала необходимо проверить, можно ли сохранять прежние канавки и сверления. И наоборот: изменение геометрии поверхности требует проверки выбранного покрытия.

4. Если отверстия забиваются, материал — не единственный вопрос

При осмотре снятого вала нередко основное внимание уделяют износу. Однако загрязнение рабочей поверхности может быть не менее важным признаком.

Плотные отложения в отверстиях меняют условия деформирования покрытия. Это связывается с повышенным нагревом, износом и образованием трещин между отверстиями. То есть речь идёт не только об уменьшении свободного объёма для воды.

Здесь важно восстановить последовательность событий. Когда начало ухудшаться обезвоживание? Насколько равномерно загрязнялась поверхность? Что изменилось после промывки или замены сукна? На всех видах продукции проблема одинаковая или появляется на определённых режимах?

Если эти сведения не собрать, следующий заказ легко сведётся к пожеланию «нужно более стойкое покрытие». Но более стойкое к чему именно — к износу, химии, температуре или повреждениям при очистке?

У этих задач могут быть разные решения. Без установленной причины поставщику придётся подбирать по аналогии.

5. Повреждение кромки: сначала проверяем условия

Краевая зона требует отдельного внимания. Для её оценки недостаточно знать длину бочки и максимальную ширину бумаги. Нужны фактический формат, положение полотна, профиль поверхности и геометрия разгрузки кромок.

Особенно важно это для машины, которая работает с разной шириной продукции. При разборе необходимо сопоставить расположение повреждения с условиями конкретного режима, а не только с чертежом вала.

Несоответствие бомбировки рабочей нагрузке способно создавать локально перегруженные участки. Локальная перегрузка вызывает интенсивное тепловыделение, затем ослабляются материал и соединительные слои, после чего может начаться отслоение.

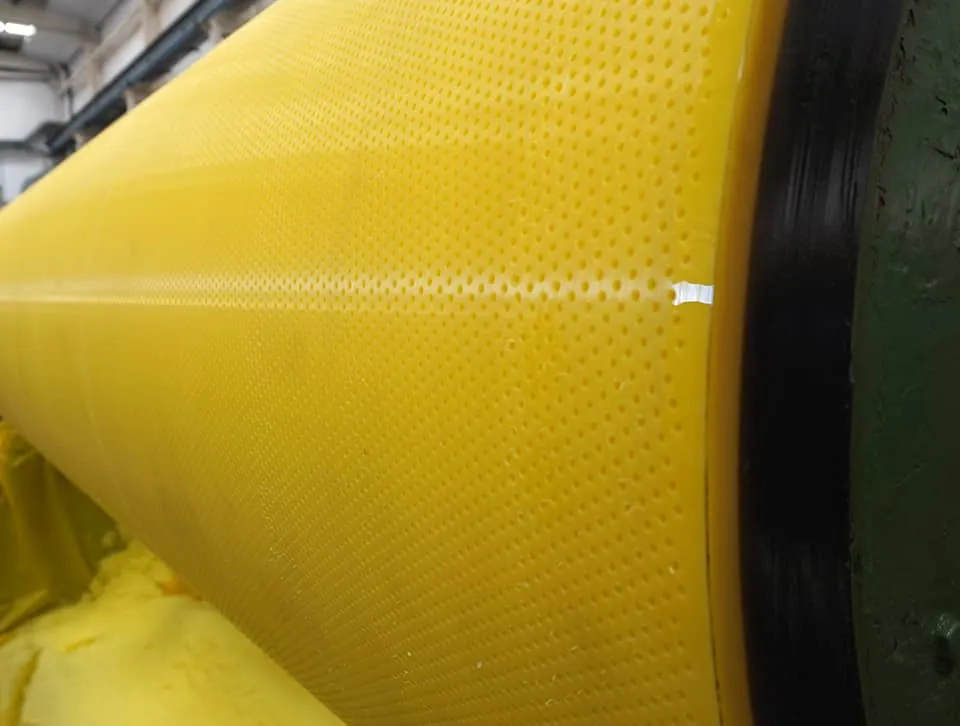

Фото 2. Полиуретановое покрытие после глухого сверления. Кромки ещё не обработаны.

Поэтому при перегреве кромки недостаточно заказать «более теплостойкий материал». Сначала следует проверить температурный профиль, распределение нагрузки и положение полотна. Если рядом установлен паровой ящик, нужно учитывать и воздействие пара, в том числе вне рабочей ширины.

Замена покрытия может оказаться необходимой. Но она должна следовать из разбора, а не заменять его.

6. Что передать поставщику до расчёта предложения

Полноценный запрос начинается с карты условий работы. Это не обязательно большой отчёт. Важно, чтобы сведения были конкретными и одинаковыми для всех подрядчиков.

В минимальный комплект я включаю:

• Конструкцию вала: чертёж, размеры, материал корпуса, назначение позиции, историю ремонтов и известные дефекты.
• Рабочие режимы: скорость, линейную нагрузку, температуру, условия охлаждения, очистки и орошения.
• Технологические данные: виды продукции, массу квадратного метра, диапазон ширины, сведения о сукне и парном вале.
• Прежнее покрытие: исполнение, твёрдость и шкалу измерения, толщину, профиль, шероховатость, канавки, сверления и историю перешлифовок.
• Повреждения: фотографии с привязкой к торцам и стороне машины, наработку до появления дефекта, сведения об изменениях режима.

Отдельно нужно сформулировать ожидаемый результат. Не «покрытие повышенного качества», а конкретную задачу: устранить повторяющийся дефект, сохранить требуемую геометрию поверхности или обеспечить согласованный период работы при указанных условиях.

7. Приёмка не заканчивается паспортом

До передачи вала в ремонт необходимо согласовать размеры, профиль, допустимое биение, твёрдость и порядок её контроля, шероховатость, геометрию канавок и отверстий. Также определяются требования к балансировке и состав документов после восстановления.

Здесь не стоит пользоваться универсальным набором допусков без привязки к позиции. Поставщик должен понимать, что требуется от конкретного вала, а предприятие — как будет проверяться результат.

Приёмку в мастерской и оценку на машине лучше разделять. В первом случае подтверждаются характеристики изделия. Во втором — его работа в технологическом процессе.

После пуска полезно зафиксировать режим, температуру по ширине и состояние поверхности. Регулярное сравнение с исходным состоянием помогает выявлять локальные горячие зоны. Допустимые температуры при этом следует брать из документации на конкретное покрытие.

Такая запись занимает меньше времени, чем последующий спор о том, когда появился дефект и в каких условиях работал вал.

Практический вывод

Главная ошибка — менять покрытие, не разобравшись, почему предыдущее вышло из строя. В этом случае предприятие покупает новый материал, но оставляет прежние условия.

Правильный подбор начинается с причины, рабочей задачи и исходных данных. Затем выбираются материал, геометрия поверхности и требования к восстановлению. Такой порядок не даёт безусловной гарантии ресурса, но делает решение обоснованным и позволяет сравнивать предложения подрядчиков по существу.

Хорошее покрытие должно не просто соответствовать паспорту. Оно должно подходить тому валу и тому режиму, для которых его заказали.

Техническая база статьи

1. Herbert Holik (ed.). Handbook of Paper and Board. 2nd ed. Wiley-VCH, 2013.
2. Franz Danzler. Roll Covers for the Paper Industry: Application Manual & Technology on a Roll.
3. Материалы по позициям БДМ и технологиям покрытий.
4. Условия эксплуатации, перегрузки, загрязнения и повреждения покрытий.
5. Выбор канавок и глухих отверстий.
