Ключевые слова: BIM-проектирование, промышленное строительство, лазерное сканирование, облако точек, информационная модель.

Введение

В процессе реконструкции промышленных объектов одной из ключевых проблем является несоответствие имеющейся исполнительной документации фактическому состоянию конструкций и инженерных систем. Особенно остро эта проблема стоит при выносе инженерных сетей, где цена ошибки — столкновение старого и нового оборудования, простои производства и незапланированные затраты. Традиционные методы съемки здесь бессильны против геометрической сложности и агрессивных сред цехов. Выход из такого положения – технология лазерного сканирования. Эта технология позволяет не просто измерить объект, а оцифровать его текущее состояние с точностью до миллиметра, обеспечивая проектировщиков надежным фундаментом для принятия решений.

Что такое лазерное сканирование?

Лазерное сканирование – это высокоточная технология бесконтактного сбора пространственных данных, основанная на измерении расстояния до объекта путем вычисления времени прохождения лазерного импульса от сканера до отражающей поверхности и обратно (принцип Time-of-Flight) или на измерении фазы отраженного сигнала.

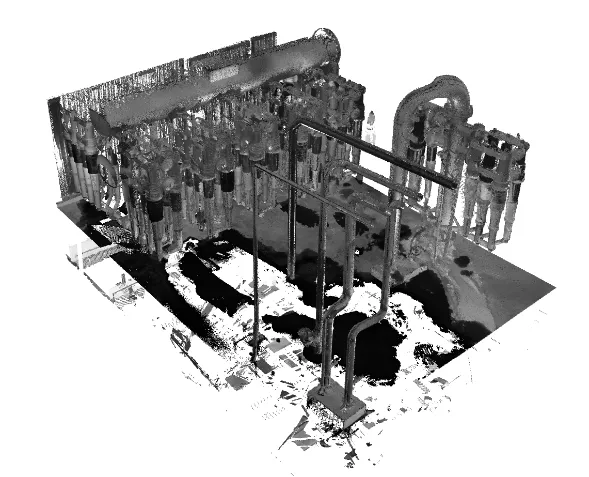

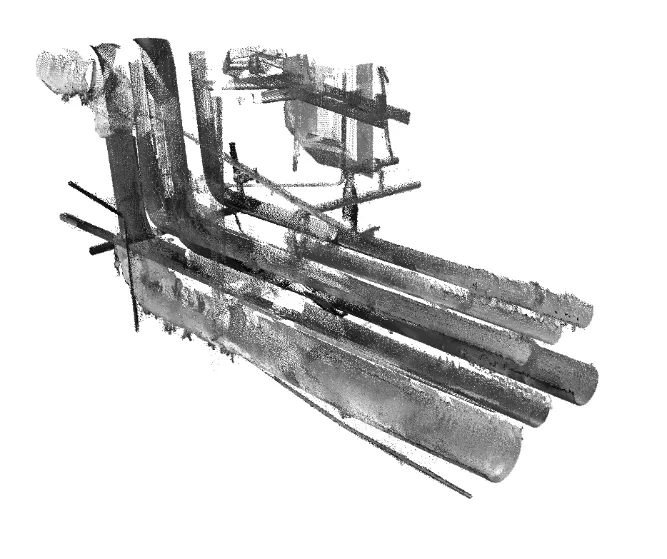

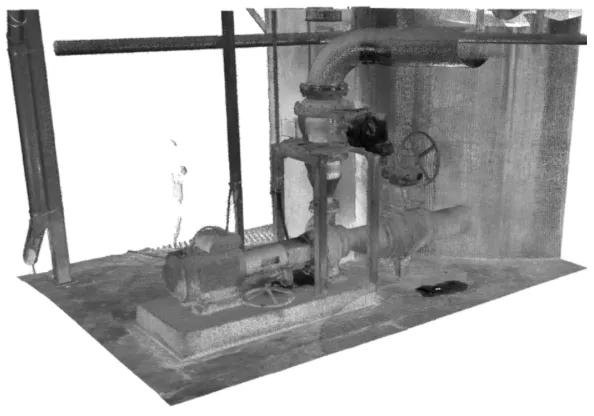

Прибор устанавливается в цехе, он запускает луч лазера, который вращается на 360°, и всего за 2–3 минуты с одной точки собирает до 2 миллионов точек пространства. Результатом работы является облако точек — плотный массив координат, с высокой детализацией фиксирующий пространственное положение всех конструкций, трубопроводов и кабельных трасс объекта.

Сканер не думает, где поставить точку, он видит всё. В результате вы получаете цифровой слепок реального объекта «как есть» (As-Built) с погрешностью в считанные миллиметры (зависит от класса сканера и условий измерений).

После того как сканирование с первой точки завершено, прибор переставляется на следующую позицию, чтобы зафиксировать участки, скрытые от предыдущего луча (тени за колоннами, оборудованием).

На этапе обработки все полученные сканы объединяются в единое облако точек. Современные алгоритмы делают это в автоматическом или полуавтоматическом режиме, распознавая общие геометрические элементы (плоскости стен, сферы, углы) в перекрывающихся областях. В результате формируется цельная трехмерная модель всего объекта, готовая к передаче в BIM-среду.

Постобработка, создание твердотельной геометрии

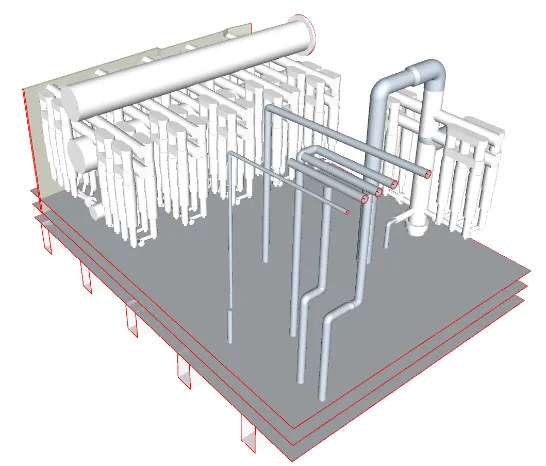

Облако точек — это ценный, но тяжелый и нередактируемый массив данных. Работать с ним напрямую неудобно: оно перегружает файл и не позволяет вносить изменения. Поэтому на этапе постобработки на основе облака создается твердотельная BIM-модель, в которой каждый объект становится параметрическим элементом (стена, труба, колонна). Такая модель уже подходит для полноценного проектирования, проверки коллизий и выпуска документации.

Результат лазерного сканирования и постобработки

• Виртуальная копия существующего цеха — со всеми изгибами труб, реальным расположением оборудования, конструкций и коммуникаций. Каждая деталь зафиксирована с миллиметровой точностью.
• Надежная основа для проектирования — твердотельная BIM-модель позволяет навешивать новые линии, прокладывать коммуникации, размещать оборудование без риска столкнуться с существующими колоннами, кабелями или технологическими агрегатами.
• Наличие цифрового слепка также работает на перспективу. При необходимости проведения любых последующих работ (модернизация, перепланировка, дозаказ оборудования) уже не потребуется выезжать на объект для повторных обмеров, достаточно передать облако точек проектировщикам.

Заключение

Лазерное сканирование — это наиболее эффективный на сегодняшний день инструмент сбора данных для реконструкции промышленных объектов. Традиционные методы не могут обеспечить сопоставимой точности, скорости сбора данных и полноты информации.

В отличие от выборочных обмеров, сканирование дает достоверный цифровой слепок объекта как есть. Это исключает зоны неопределенности и позволяет проектировщикам работать с актуальными данными, минимизируя риски коллизий.

Инвестиции в лазерное сканирование многократно окупаются на этапе строительно-монтажных работ, сокращая сроки и предотвращая незапланированные затраты. Технология становится обязательным элементом современного BIM-процесса и ключевым фактором успешной промышленной модернизации. Более того, у производства остается актуальная лазерная модель, которую можно будет использовать в будущем.
