Безопасность и энергосбережение — два ключевых фактора эффективной работы на бумажной фабрике.
В первую очередь, самым важным аспектом является безопасность сотрудников, так как работа с движущимися объектами и механизмами может привести к потенциально опасным ситуациям. Основная цель любого предприятия — минимизация рисков и нулевой уровень несчастных случаев.
Во-вторых, безопасность оборудования и производимой продукции также играет важную роль. Повреждение оборудования приводит к простоям в производстве, что в условиях бумажной фабрики сопряжено с высокими затратами. Аналогично, порча бумажных рулонов влечет значительные финансовые потери.
В условиях современного энергетического кризиса энергосбережение становится все более значимым фактором прибыльности. Поэтому при новых инвестициях менеджерам бумажных фабрик следует внимательно учитывать эти аспекты.
Финская компания MoveRoll Oy активно разрабатывает инновационные решения в области обработки бумажных рулонов, ориентированные на повышение безопасности и снижение энергозатрат.
Оборудование MoveRoll предоставляет ряд преимуществ как для интеграторов систем, так и для бумажных фабрик. Уникальные решения компании легко интегрируются в существующие системы обработки рулонов и позволяют мягко транспортировать, направлять, принимать и замедлять бумажные рулоны.
Конвейеры, толкатели, приемники и тормозные маты MoveRoll отличаются простотой установки и обслуживания, что приводит к значительной экономии средств.
Повышение безопасности обработки рулонов является приоритетом компании. При разработке новых продуктов основной вопрос заключается в том, как максимально улучшить процесс обработки рулонов и повысить уровень безопасности операторов.
Как конвейеры MoveRoll повышают безопасность на бумажных фабриках?
Конвейеры MoveRoll имеют плоскую конструкцию (высота — 40 мм) и модульную сборку, что позволяет легко устанавливать их на ровном полу фабрики. Для транспортировки рулонов используются стандартные пневматические элементы, создающие плавное движение.
Проблема традиционных решений
На бумажных фабриках часто применяются наклонные поверхности или рампы в отделе финишной обработки для перемещения рулонов бумаги и картона. Однако эти конструкции представляют опасность для операторов, так как рулоны могут набирать скорость, двигаться неконтролируемо и резко отскакивать при столкновении с металлическими упорами. В результате сотрудники рискуют быть сбитыми или даже зажатыми между рулонами.
Решение MoveRoll
Конвейеры MoveRoll устраняют необходимость в наклонных поверхностях для перемещения рулонов между точками. Для начала движения не требуется уклон — вместо этого пневматические элементы создают равномерное давление, обеспечивая контролируемую скорость и плавное движение рулонов. Это предотвращает резкие изменения направления и неконтролируемые удары.
Энергоэффективность
Горизонтальные конвейеры MoveRoll используют всего 2,5 бара сжатого воздуха для перемещения рулонов весом до 10 000 кг. Отсутствие механических компонентов значительно снижает затраты на энергопотребление в отделе обработки рулонов.
Защита от перебоев с питанием
Конвейеры MoveRoll спроектированы с учетом безопасности в случае отключения питания. Если подача сжатого воздуха прекращается, а конвейер установлен на ровной поверхности, рулоны остаются на месте. Если они уже находятся в движении, то останавливаются в пределах 500 мм, предотвращая неконтролируемый разгон и обеспечивая дополнительную защиту операторов.
Более 150 бумажных фабрик по всему миру используют тормозные пластины MoveRoll в различных областях для снижения скорости рулонов на финишной линии. Тормозная пластина представляет собой простое и инновационное решение для замедления скорости рулона.

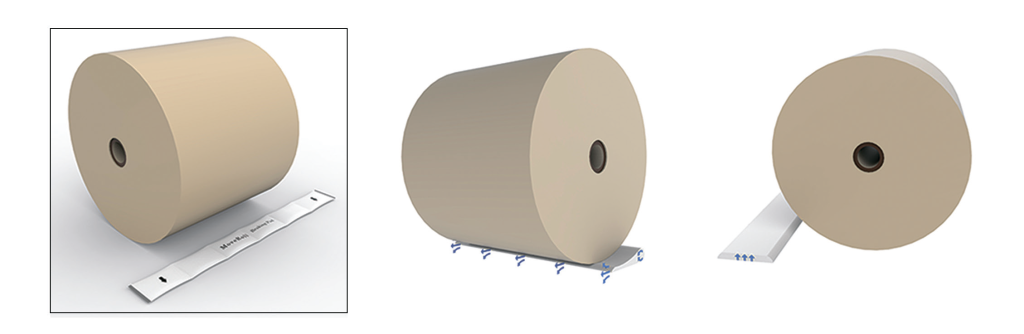

Тормозная пластина MoveRoll работает по принципу снижения кинетической энергии движущегося рулона. Комбинация мягкого материала, выпускаемого воздуха и поглощения кинетической энергии позволяет снизить скорость рулона до 0,5 м/с или, в определенных условиях, даже полностью его остановить. Уменьшенная скорость рулона означает минимальный отскок и значительно сокращает время стабилизации.
В зависимости от длины тормозная пластина состоит из определенного количества подушек и легко размещается на ровной поверхности. Конструкция изделия и использование мягких специальных материалов обеспечивают плавный контакт с рулоном, исключая повреждения как самого рулона, так и оборудования для его обработки. Снижение скорости рулона и уменьшение его отскока значительно повышают безопасность операторов и сводят к минимуму необходимость ручного перемещения рулонов. Особенно при работе на высоких скоростях, например, на деке перемоточного станка, сочетание MoveRoll Zero Energy Receiver и тормозной пластины MoveRoll обеспечивает максимальный уровень безопасности.
Тормозная пластина состоит из тонких подушек, которые размещаются на поверхности прокатки и удерживаются без необходимости крепления. Кинетическая энергия уменьшается за счет специального мягкого материала внутри пластины и выпускаемого воздуха, который выходит при сжатии под весом рулона.
Тормозная пластина располагается на полу и действует как барьер, уменьшая скорость бумажного рулона. При приближении к тормозной пластине рулон сначала сжимает воздух в передней части пластины, который затем выходит через выпускные отверстия на ее задней стороне. Этот процесс создает противодавление, замедляющее рулон или полностью его останавливающее. После того как рулон покидает поверхность пластины, внутренний материал возвращается в исходную форму и готов к обработке следующего рулона.
Тормозная пластина MoveRoll применяется в различных областях транспортировки рулонов. Например, бумажные фабрики могут размещать тормозные пластины перед планчатым или цепным конвейером, чтобы замедлить рулон и сократить время его стабилизации. Аналогично, тормозные пластины могут использоваться на разных участках рамп, снижая скорость рулонов перед их столкновением с упорами. В ситуациях, когда скорость рулона высокая, например, на деках перемоточного станка, пластины наиболее эффективны при размещении в двух отдельных рядах — перед и за разделительными упорами.
Для удобства в различных областях транспортировки рулонов тормозные пластины MoveRollвыпускаются в стандартных размерах, но также могут быть адаптированы под индивидуальные требования. Существуют две версии тормозных пластин: с магнитным и немагнитным основанием. Магнитная тормозная пластина оснащена тонким слоем сильного магнитного материала и подходит для поверхностей, выполненных из металла. В других случаях фабрики используют немагнитную версию.
В некоторых случаях, когда рулоны тяжелые и их необходимо полностью остановить, однойтормозной пластины недостаточно, и требуется дополнительное оборудование. Традиционным решением в таких ситуациях является механический приемник, однако он часто бывает дорогостоящим, требует постоянного обслуживания и в некоторых случаях может повредить бумажный рулон, что приводит к потере материала. В более серьезных случаях безопасность операторов оказывается под угрозой из-за отскока рулонов.
Чтобы устранить эти проблемы в обработке рулонов, MoveRoll разработала еще одно запатентованное инновационное решение — MoveRoll Zero Energy Receiver.
MoveRoll Zero Energy Receiver – это интеллектуальное решение для смягчения удара рулонов. Это запатентованное устройство предназначено для низкочастотных процессов обработки рулонов и оснащено специальными самонадувающимися амортизирующими подушками. Материал подушек гибкий и предотвращает удар рулона о металлический каркас приемника, благодаря чему исключается повреждение рулона. Примечательно, что Zero Energy Receiver не требует подключения к источникам энергии для поглощения кинетической энергии бумажных или картонных рулонов, что позволяет избежать множества проблем, характерных для традиционных приемников рулонов.
Обычно на бумажных фабриках применяют стальные стопоры, пневматические или механические приемники для фиксации рулонов, скатывающихся по наклонным поверхностям. Такие рулоны двигаются бесконтрольно, набирая скорость перед ударом о жесткое стопорное оборудование. В результате они могут сильно отскакивать назад, создавая потенциально опасную рабочую среду, повышая вероятность повреждения рулонов и увеличивая время их стабилизации.
Мягкие подушки запатентованного Zero Energy Receiver поглощают кинетическую энергию рулонов в среднем более чем на 75 %. Так как энергия рулонов рассеивается подушками, они практически не отскакивают назад, что существенно снижает риск получения травм персоналом или его попадания между рулонами, а также предотвращает повреждение самих рулонов.
В случаях, когда бумажные рулоны обладают большим весом или высокой скоростью при поступлении, наилучшим решением для их безопасного приема является сочетание тормозной пластины MoveRoll и приемника MoveRoll Zero Energy Receiver.
На рисунке 6 (ниже) представлена типичная установка, где комбинация этих двух продуктов обеспечивает оптимальную производительность обработки. Тормозная пластина выполняет две функции: во-первых, снижает кинетическую энергию рулона перед его контактом с приемником, а во-вторых, предотвращает отскок бумажных рулонов обратно в зону деки перемоточного станка.
Приемник Zero Energy Receiver мягко амортизирует рулон и плавно останавливает его перед ленточным конвейером, исключая какие-либо повреждения. Вся эта система работает без энергозатрат, так как приемник не требует подачи воздуха для своей работы.
Системные интеграторы используют продукцию MoveRoll для повышения эффективности работы своих клиентов.
Компания MoveRoll уже почти 14 лет поставляет инновационные решения для бумажной промышленности. Доставка продукции MoveRoll по всему миру осуществляется через сеть ведущих поставщиков оборудования для обработки рулонов, которые интегрируют продукты MoveRoll в свои проекты.
Одним из европейских партнеров MoveRoll по обработке рулонов является компания SCM Handling, базирующаяся в Сомерсете, Великобритания.
Майк Крэри, менеджер по продажам SCM Handling, отмечает:
«SCM Handling сотрудничает с MoveRoll уже более пяти лет и успешно реализовала несколько проектов с использованием их передовых технологий. Их ассортимент инновационного оборудования для обработки рулонов не имеет аналогов по дизайну и пользуется большой популярностью среди наших клиентов по всему миру. Простота интеграции таких компонентов, как передовые горизонтальные конвейеры, толкатели и приемники Zero Energy, значительно облегчает нашу работу как системных интеграторов».
«Мы поставили горизонтальные конвейеры и приемники Zero Energy от MoveRoll клиентам в Северной Америке и Великобритании, что действительно повысило эффективность их работы, особенно с точки зрения безопасности персонала и оборудования», — добавляет Майк.
Компания MoveRoll продолжит разрабатывать инновационные решения, чтобы сделать обработку рулонов проще, безопаснее и экономичнее как для системных интеграторов, так и для бумажных фабрик. Международное сотрудничество с партнерами в области обработки рулонов позволяет компании сосредоточиться на своих ключевых компетенциях и разрабатывать передовые решения нового поколения.
В первую очередь, самым важным аспектом является безопасность сотрудников, так как работа с движущимися объектами и механизмами может привести к потенциально опасным ситуациям. Основная цель любого предприятия — минимизация рисков и нулевой уровень несчастных случаев.
Во-вторых, безопасность оборудования и производимой продукции также играет важную роль. Повреждение оборудования приводит к простоям в производстве, что в условиях бумажной фабрики сопряжено с высокими затратами. Аналогично, порча бумажных рулонов влечет значительные финансовые потери.
В условиях современного энергетического кризиса энергосбережение становится все более значимым фактором прибыльности. Поэтому при новых инвестициях менеджерам бумажных фабрик следует внимательно учитывать эти аспекты.
Финская компания MoveRoll Oy активно разрабатывает инновационные решения в области обработки бумажных рулонов, ориентированные на повышение безопасности и снижение энергозатрат.
Оборудование MoveRoll предоставляет ряд преимуществ как для интеграторов систем, так и для бумажных фабрик. Уникальные решения компании легко интегрируются в существующие системы обработки рулонов и позволяют мягко транспортировать, направлять, принимать и замедлять бумажные рулоны.
Конвейеры, толкатели, приемники и тормозные маты MoveRoll отличаются простотой установки и обслуживания, что приводит к значительной экономии средств.
Повышение безопасности обработки рулонов является приоритетом компании. При разработке новых продуктов основной вопрос заключается в том, как максимально улучшить процесс обработки рулонов и повысить уровень безопасности операторов.
 |
 |
Конвейеры MoveRoll имеют плоскую конструкцию (высота — 40 мм) и модульную сборку, что позволяет легко устанавливать их на ровном полу фабрики. Для транспортировки рулонов используются стандартные пневматические элементы, создающие плавное движение.
Проблема традиционных решений
На бумажных фабриках часто применяются наклонные поверхности или рампы в отделе финишной обработки для перемещения рулонов бумаги и картона. Однако эти конструкции представляют опасность для операторов, так как рулоны могут набирать скорость, двигаться неконтролируемо и резко отскакивать при столкновении с металлическими упорами. В результате сотрудники рискуют быть сбитыми или даже зажатыми между рулонами.
Решение MoveRoll
Конвейеры MoveRoll устраняют необходимость в наклонных поверхностях для перемещения рулонов между точками. Для начала движения не требуется уклон — вместо этого пневматические элементы создают равномерное давление, обеспечивая контролируемую скорость и плавное движение рулонов. Это предотвращает резкие изменения направления и неконтролируемые удары.
Энергоэффективность
Горизонтальные конвейеры MoveRoll используют всего 2,5 бара сжатого воздуха для перемещения рулонов весом до 10 000 кг. Отсутствие механических компонентов значительно снижает затраты на энергопотребление в отделе обработки рулонов.
Защита от перебоев с питанием
Конвейеры MoveRoll спроектированы с учетом безопасности в случае отключения питания. Если подача сжатого воздуха прекращается, а конвейер установлен на ровной поверхности, рулоны остаются на месте. Если они уже находятся в движении, то останавливаются в пределах 500 мм, предотвращая неконтролируемый разгон и обеспечивая дополнительную защиту операторов.
 |

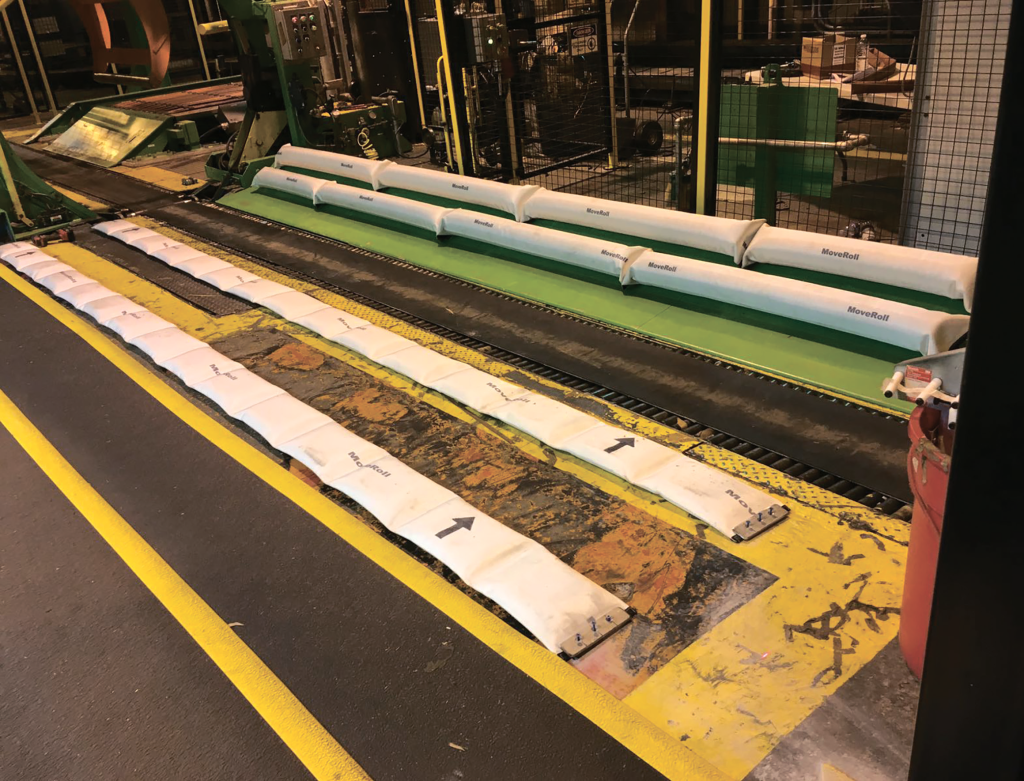

| Рисунок 3. Тормозная подушка на намоточном станке. |
Тормозная пластина MoveRoll работает по принципу снижения кинетической энергии движущегося рулона. Комбинация мягкого материала, выпускаемого воздуха и поглощения кинетической энергии позволяет снизить скорость рулона до 0,5 м/с или, в определенных условиях, даже полностью его остановить. Уменьшенная скорость рулона означает минимальный отскок и значительно сокращает время стабилизации.
В зависимости от длины тормозная пластина состоит из определенного количества подушек и легко размещается на ровной поверхности. Конструкция изделия и использование мягких специальных материалов обеспечивают плавный контакт с рулоном, исключая повреждения как самого рулона, так и оборудования для его обработки. Снижение скорости рулона и уменьшение его отскока значительно повышают безопасность операторов и сводят к минимуму необходимость ручного перемещения рулонов. Особенно при работе на высоких скоростях, например, на деке перемоточного станка, сочетание MoveRoll Zero Energy Receiver и тормозной пластины MoveRoll обеспечивает максимальный уровень безопасности.
Тормозная пластина состоит из тонких подушек, которые размещаются на поверхности прокатки и удерживаются без необходимости крепления. Кинетическая энергия уменьшается за счет специального мягкого материала внутри пластины и выпускаемого воздуха, который выходит при сжатии под весом рулона.
Тормозная пластина располагается на полу и действует как барьер, уменьшая скорость бумажного рулона. При приближении к тормозной пластине рулон сначала сжимает воздух в передней части пластины, который затем выходит через выпускные отверстия на ее задней стороне. Этот процесс создает противодавление, замедляющее рулон или полностью его останавливающее. После того как рулон покидает поверхность пластины, внутренний материал возвращается в исходную форму и готов к обработке следующего рулона.
Тормозная пластина MoveRoll применяется в различных областях транспортировки рулонов. Например, бумажные фабрики могут размещать тормозные пластины перед планчатым или цепным конвейером, чтобы замедлить рулон и сократить время его стабилизации. Аналогично, тормозные пластины могут использоваться на разных участках рамп, снижая скорость рулонов перед их столкновением с упорами. В ситуациях, когда скорость рулона высокая, например, на деках перемоточного станка, пластины наиболее эффективны при размещении в двух отдельных рядах — перед и за разделительными упорами.
 |
|

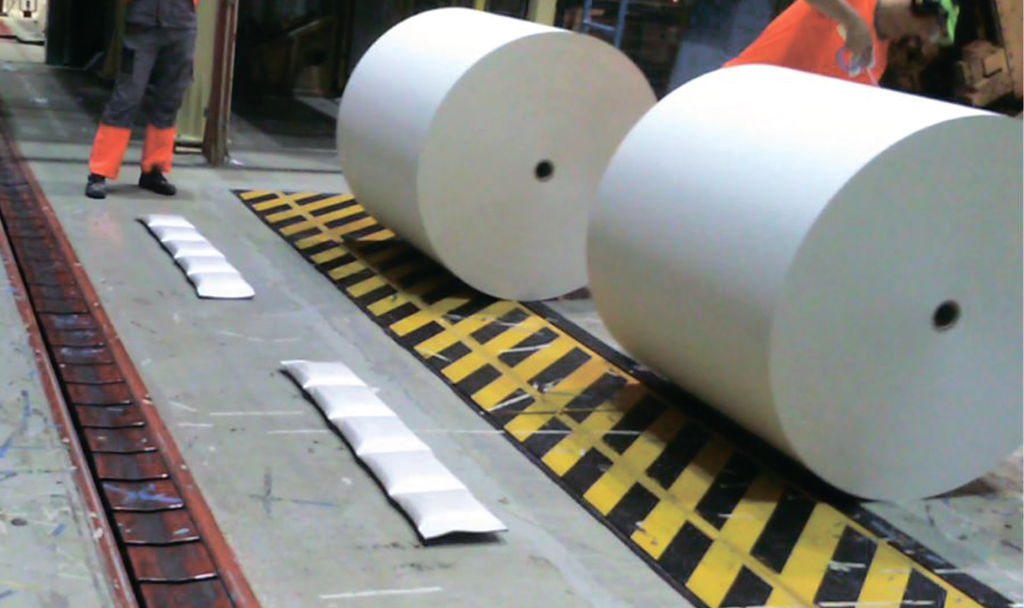

Рисунок 4. Тормозная колодка. |
В некоторых случаях, когда рулоны тяжелые и их необходимо полностью остановить, однойтормозной пластины недостаточно, и требуется дополнительное оборудование. Традиционным решением в таких ситуациях является механический приемник, однако он часто бывает дорогостоящим, требует постоянного обслуживания и в некоторых случаях может повредить бумажный рулон, что приводит к потере материала. В более серьезных случаях безопасность операторов оказывается под угрозой из-за отскока рулонов.
Чтобы устранить эти проблемы в обработке рулонов, MoveRoll разработала еще одно запатентованное инновационное решение — MoveRoll Zero Energy Receiver.
MoveRoll Zero Energy Receiver – это интеллектуальное решение для смягчения удара рулонов. Это запатентованное устройство предназначено для низкочастотных процессов обработки рулонов и оснащено специальными самонадувающимися амортизирующими подушками. Материал подушек гибкий и предотвращает удар рулона о металлический каркас приемника, благодаря чему исключается повреждение рулона. Примечательно, что Zero Energy Receiver не требует подключения к источникам энергии для поглощения кинетической энергии бумажных или картонных рулонов, что позволяет избежать множества проблем, характерных для традиционных приемников рулонов.
Обычно на бумажных фабриках применяют стальные стопоры, пневматические или механические приемники для фиксации рулонов, скатывающихся по наклонным поверхностям. Такие рулоны двигаются бесконтрольно, набирая скорость перед ударом о жесткое стопорное оборудование. В результате они могут сильно отскакивать назад, создавая потенциально опасную рабочую среду, повышая вероятность повреждения рулонов и увеличивая время их стабилизации.
Мягкие подушки запатентованного Zero Energy Receiver поглощают кинетическую энергию рулонов в среднем более чем на 75 %. Так как энергия рулонов рассеивается подушками, они практически не отскакивают назад, что существенно снижает риск получения травм персоналом или его попадания между рулонами, а также предотвращает повреждение самих рулонов.
 |
|

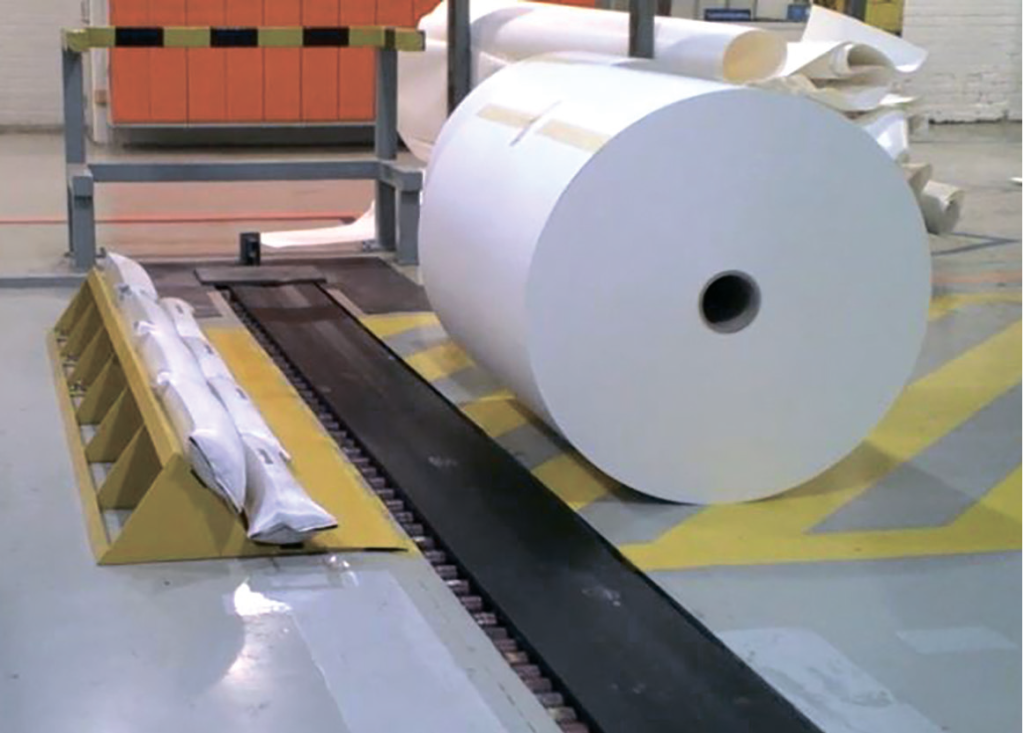

Рисунок 5: Приемник нулевой энергии. |

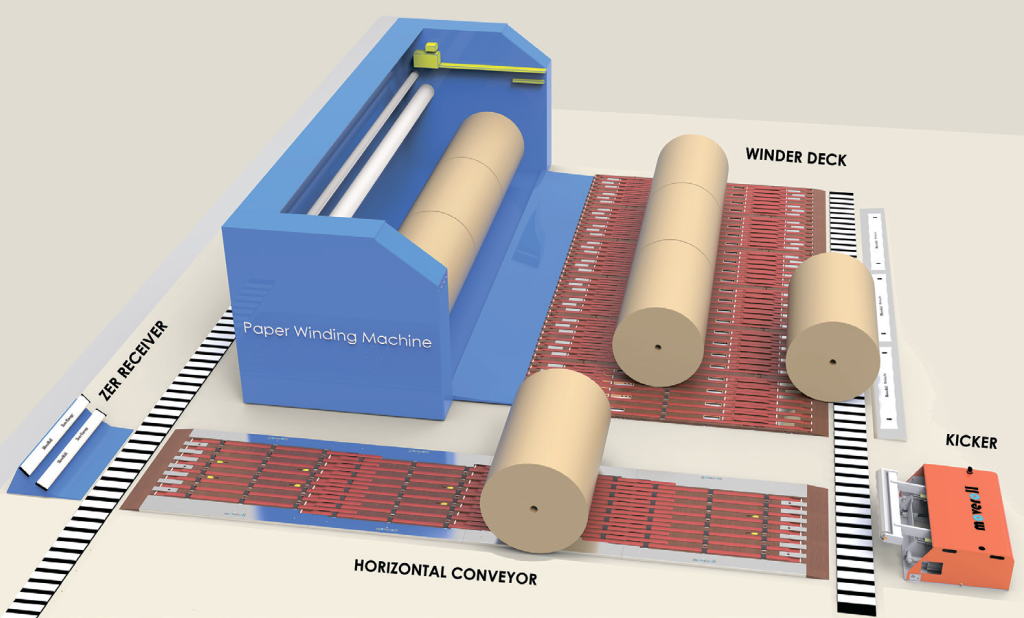

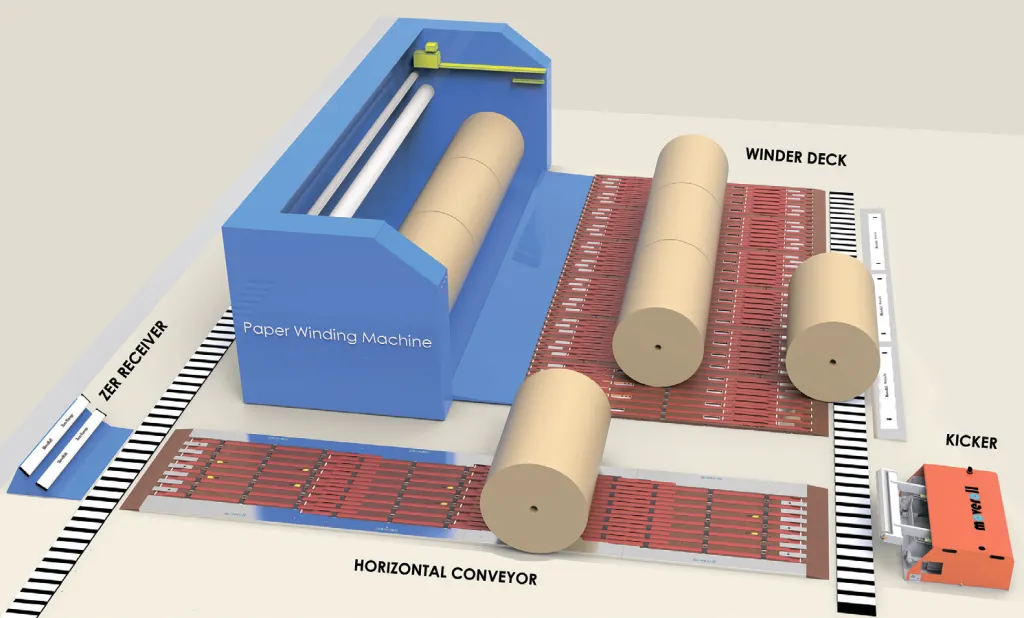

На рисунке 6 (ниже) представлена типичная установка, где комбинация этих двух продуктов обеспечивает оптимальную производительность обработки. Тормозная пластина выполняет две функции: во-первых, снижает кинетическую энергию рулона перед его контактом с приемником, а во-вторых, предотвращает отскок бумажных рулонов обратно в зону деки перемоточного станка.
Приемник Zero Energy Receiver мягко амортизирует рулон и плавно останавливает его перед ленточным конвейером, исключая какие-либо повреждения. Вся эта система работает без энергозатрат, так как приемник не требует подачи воздуха для своей работы.
 |
| Рисунок 6: BP- Zero Energy. |
Компания MoveRoll уже почти 14 лет поставляет инновационные решения для бумажной промышленности. Доставка продукции MoveRoll по всему миру осуществляется через сеть ведущих поставщиков оборудования для обработки рулонов, которые интегрируют продукты MoveRoll в свои проекты.
Одним из европейских партнеров MoveRoll по обработке рулонов является компания SCM Handling, базирующаяся в Сомерсете, Великобритания.
Майк Крэри, менеджер по продажам SCM Handling, отмечает:
«SCM Handling сотрудничает с MoveRoll уже более пяти лет и успешно реализовала несколько проектов с использованием их передовых технологий. Их ассортимент инновационного оборудования для обработки рулонов не имеет аналогов по дизайну и пользуется большой популярностью среди наших клиентов по всему миру. Простота интеграции таких компонентов, как передовые горизонтальные конвейеры, толкатели и приемники Zero Energy, значительно облегчает нашу работу как системных интеграторов».
«Мы поставили горизонтальные конвейеры и приемники Zero Energy от MoveRoll клиентам в Северной Америке и Великобритании, что действительно повысило эффективность их работы, особенно с точки зрения безопасности персонала и оборудования», — добавляет Майк.
 |
|

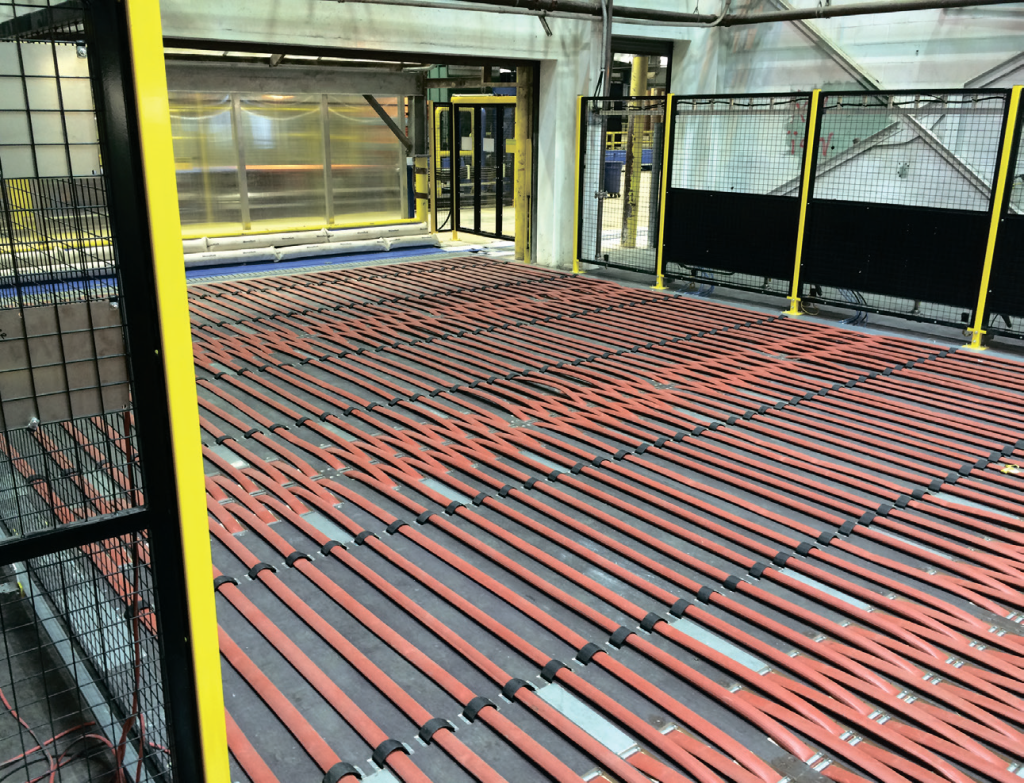

Рисунок 6: Применение горизонтального конвейера. |
 |
|

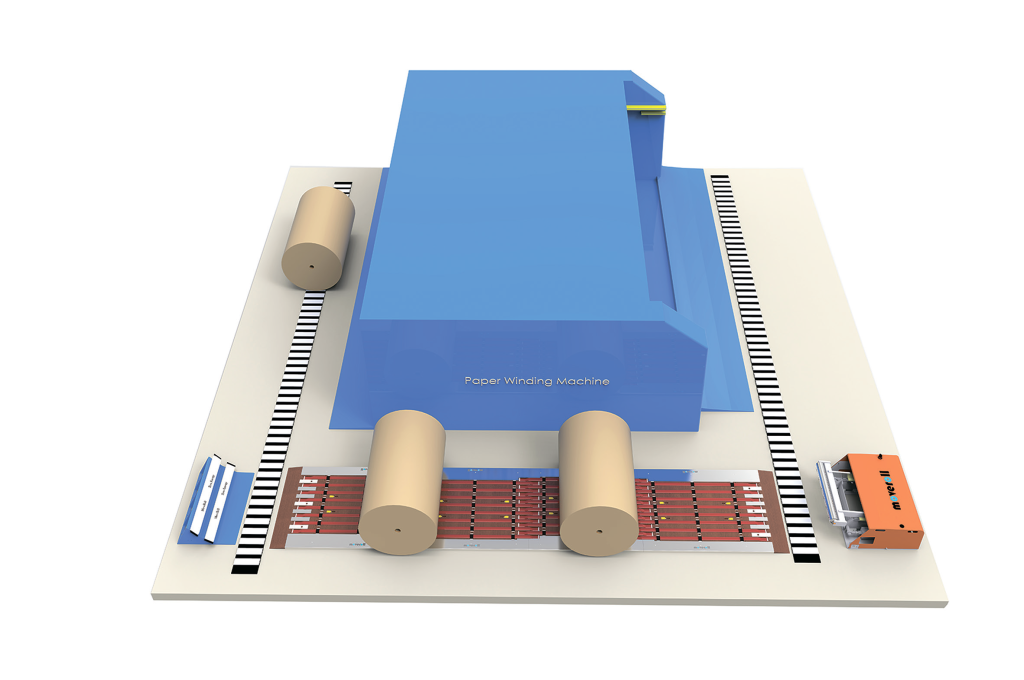

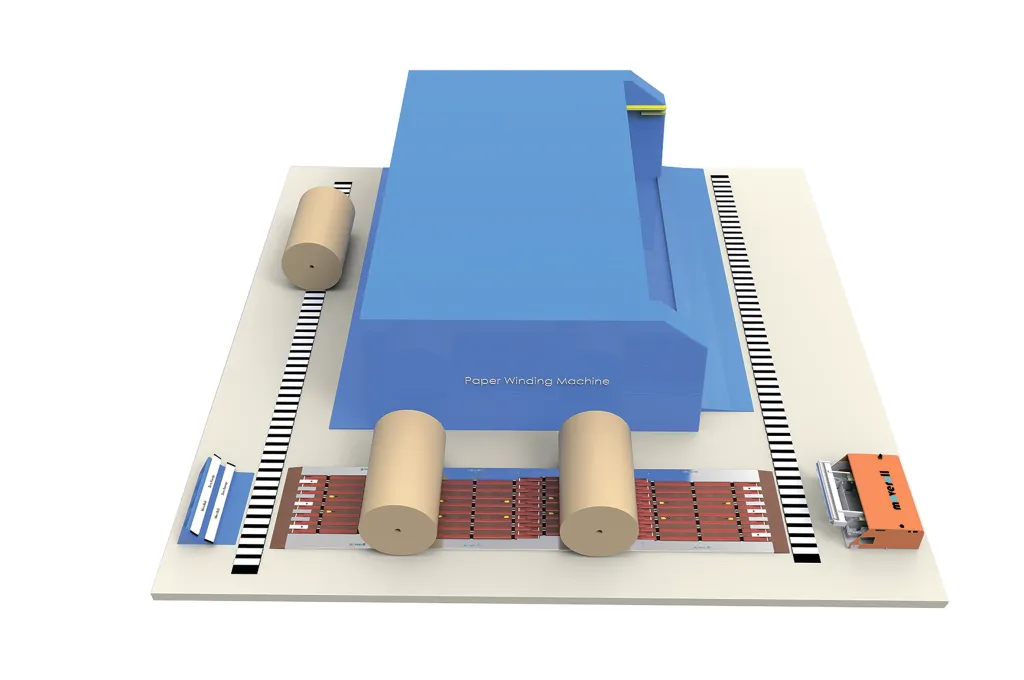

Рисунок 7: Намоточный станок. |
