Ключевые слова: BIM-проектирование, промышленное строительство, цифровой двойник, коллизии, информационная модель.

Введение

В промышленном строительстве ошибки проектирования обходятся дорого: пересечения труб с вентиляцией и металлоконструкциями ведут к простоям бригад и переделкам, неточные спецификации — к нехватке материалов, а после сдачи объекта часто теряется информация о скрытых коммуникациях и сроках службы оборудования. Традиционные чертежи не решают этих проблем. Альтернатива — BIM-проектирование. В статье рассмотрены ключевые преимущества BIM для промышленного строительства.

Что такое BIM-модель?

BIM-модель (Building Information Model) — то же, что цифровая информационная модель (ЦИМ) – это объектно-ориентированная 3D-модель строительного объекта, содержащая полную информацию о нём (архитектура, инженерные сети, материалы и т.д.) на всех этапах жизненного цикла.

BIM-проект – это проект, который включает в себя BIM-модель, при этом чертежи основных видов (планы, фасады, разрезы) являются результатом экспорта данных из ЦИМ.

В традиционном проектировании чертёж — это просто набор линий на бумаге или в PDF. В BIM-модели дела обстоят иначе:

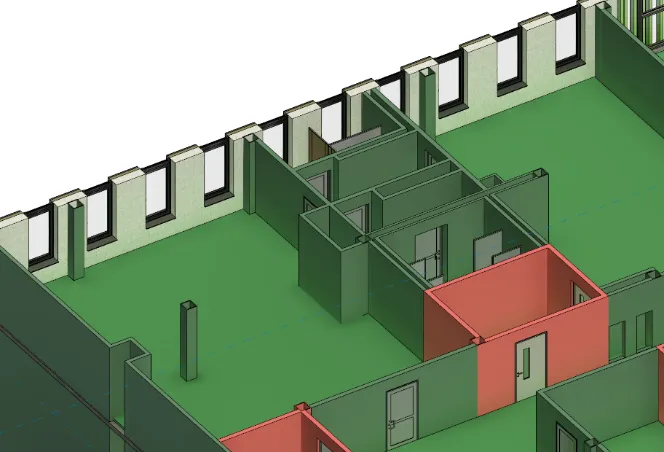

Когда вы меняете один объект в BIM-модели, всё связанное с ним (спецификации, ведомости, сечения, разрезы, чертежи) обновляется автоматически. Не нужно вручную пересчитывать объёмы и править десятки чертежей.

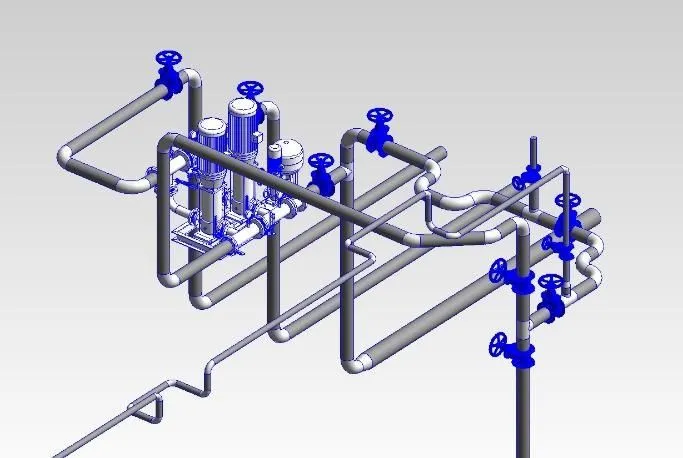

Преимущества работы в 3D

1. Снижение затрат на монтаж

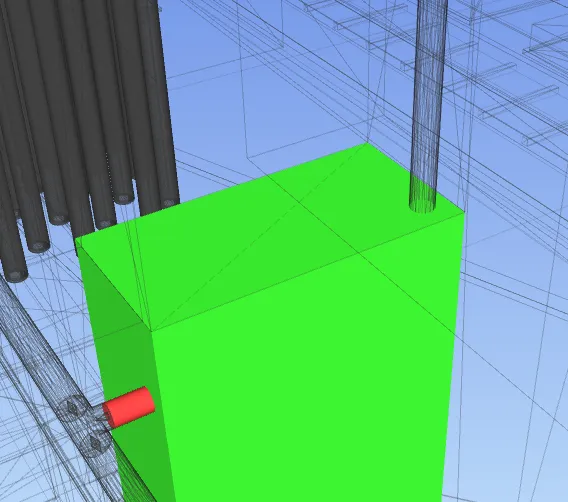

Проектирование в 3D позволяет осуществлять автоматизированные проверки на коллизии. Благодаря этому разделы проверяются между собой, что позволяет избежать ошибок и переделок при монтаже.

2. Достоверные спецификации

Спецификации и ведомости материалов получаются автоматически из модели, что гарантирует отсутствие человеческого фактора. При удалении элемента из модели – он автоматически удалится из спецификации.

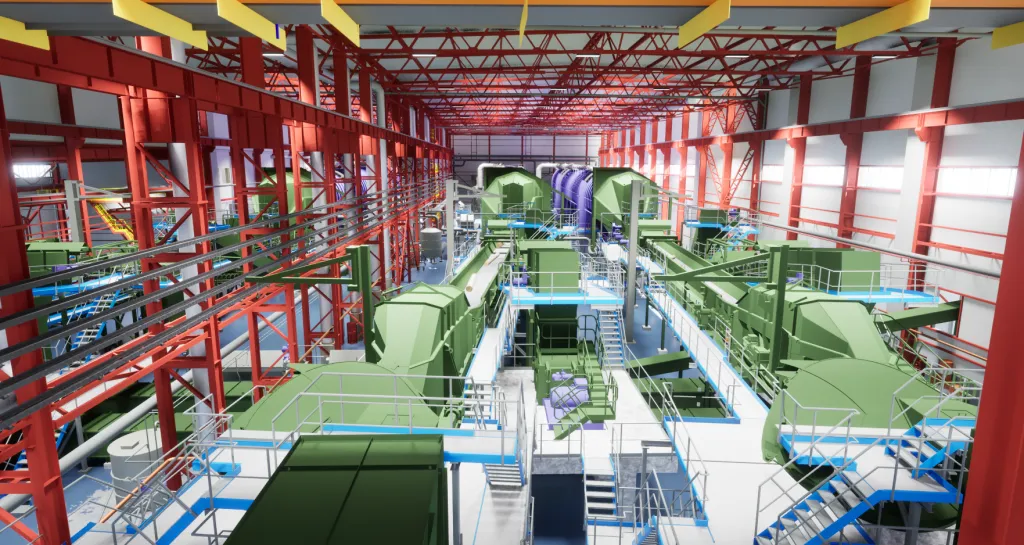

3. Визуализация объекта

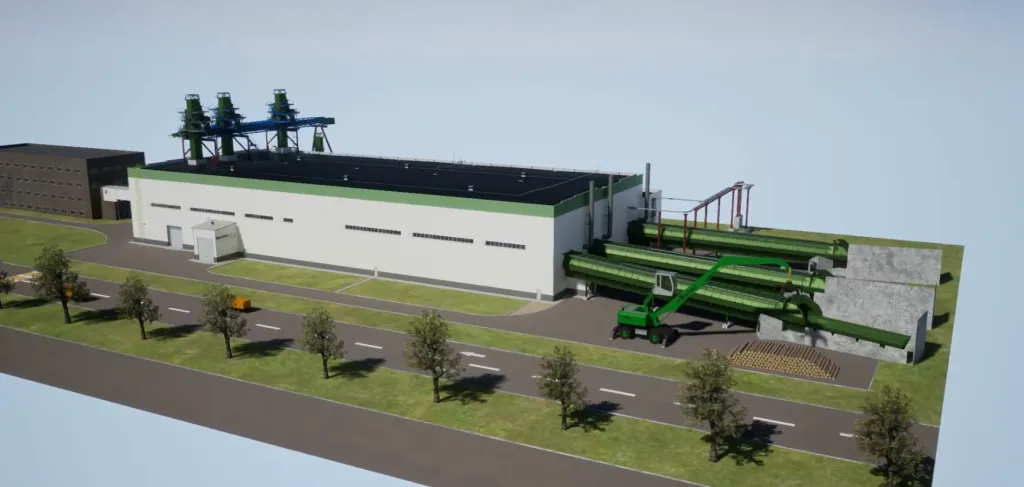

Зачастую заказчику необходимо понимание того, как будет выглядеть объект в будущем, BIM-моделирование позволяет предоставлять такую возможность без больших дополнительных затрат, так как 3D модель уже существует и соответствует документации, и нет необходимости “поднимать модель” отдельно для визуализации.

4. Возможность создания цифрового двойника

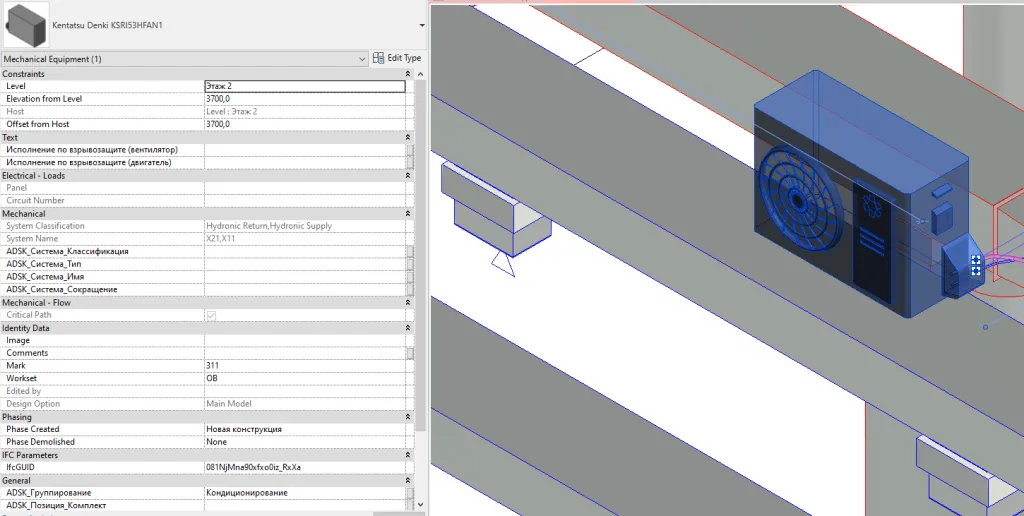

Цифровой двойник – это виртуальная модель физического объекта (здания, завода, оборудования, системы), которая полностью соответствует реальному объекту по геометрии, характеристикам и состоянию, и обновляется в реальном времени на основе данных, поступающих с реального объекта. В данной модели хранится информация о характеристиках оборудования, сроках эксплуатации, а также чертежи оборудования. Таким образом модель становится единым центром хранения всей информации о заводе, а бумажные чертежи, которые зачастую теряются, вовсе становятся не нужны.

Заключение

В заключении хотелось бы сказать, что в последнее время BIM становится не просто дополнением к документации, как это считалось ранее, а неотъемлемой частью строительства на протяжении всех стадий проектирования, более того, наблюдается тенденция использования BIM уже на стройке.

Также в последнее время наблюдается тенденция использования BIM на обязательной основе. Примером может служить ПП 331(с изменениями 2025 года) или новые требования к АГР для объектов (вступили в силу с 2 апреля 2026 года), проходящих процедуру согласования в Москве, но про это мы так же поговорим в отдельной статье.
