Двухдисковый рафинер в настоящее время является эффективной системой подготовки сырья для непрерывного размола. В зависимости от требований процесса размола целлюлозы бумажные фабрики могут выбрать один или несколько комплектов для параллельной или последовательной работы оборудования.



Преимущества двухдискового рафинера:

- Специально разработанный вращающийся диск автоматически выравнивается под функцию массы.

- В соответствии с требованиями к размолу зазор регулируется с помощью электромеханического устройства.

- Специальный инструмент для легкой и быстрой замены диска рафинера.

- Высокопрочная сварная конструкция для обеспечения стабильной и надежной работы.

Структура рафинера и принцип работы

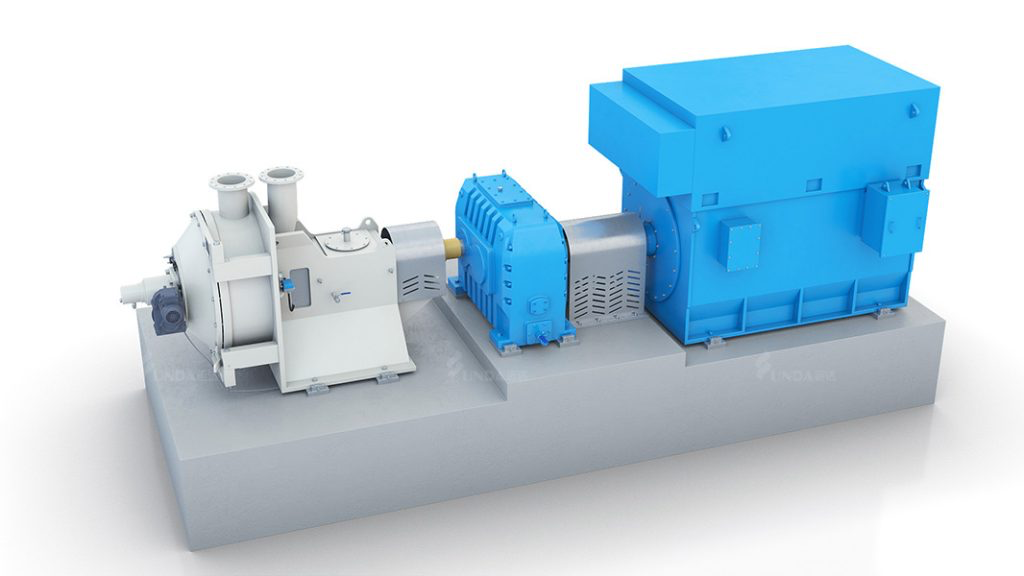

Двухдисковый рафинер состоит из основного корпуса, муфты и подающего механизма и т. д.

Основной корпус

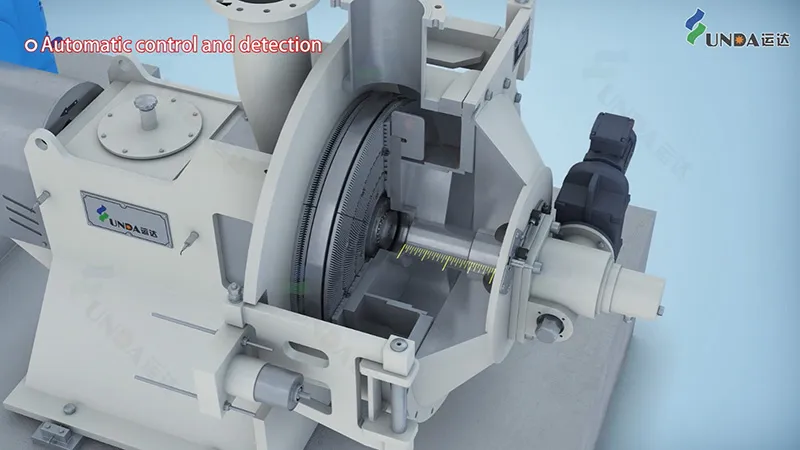

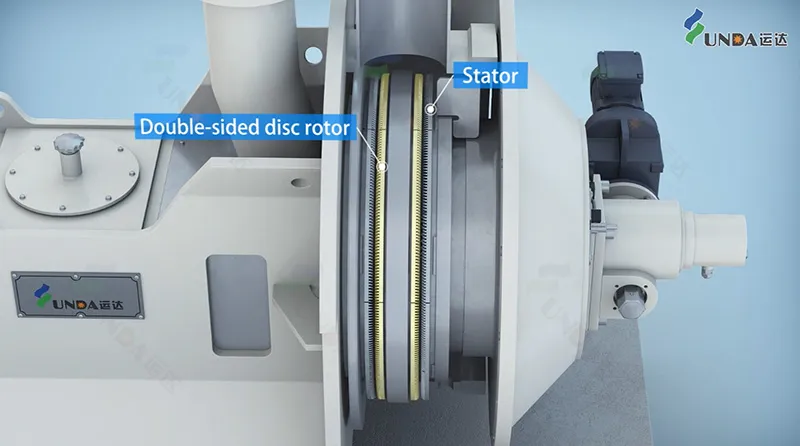

Рафинер имеет две размалывающие секции. По углу наклона размольного рисунка закреплены четыре сегментных пластины, две слева и две справа. Две левые пластины закреплены на внутренней стенке корпуса машины и внутри вращающегося диска, а две правые пластины закреплены снаружи вращающегося диска и подвижного пьедестала, образуя две размалывающие секции. Масса транспортируется в размалывающую секцию через впускную трубу. После измельчения и очистки откачивается из размалывающей секции и поступает в камеру, после этого транспортируется из выпускной трубы.



На главном валу имеются два подшипника, закрепленные на опоре подшипника и соединенные с двигателем через муфту с помощью нейлоновых штифтов колонны. Поворотный стол находится с другой стороны главного вала. И на каждом конце поворотного стола имеются размалывающие диски, и поворотный стол вращается между двумя размалывающими дисками и осевом движении под давлением.

Подвижный пьедестал регулируется подающим механизмом с осевым перемещением для регулировки пространства между двумя размалывающими секциями. Между подвижным пьедесталом и корпусом машины установлена ​​призматическая шпонка, которая толкается трапециевидным винтом.

Крышка представляет собой сварную конструкцию, которая соединена с корпусом штифтовым роликом. Вставьте весь подвижный пьедестал в крышку и ослабьте фиксирующие болты перед тем, как открыть крышку. Поверхность необходимо содержать в чистоте и вставлять подвижный пьедестал в крышку перед тем, как закрыть ее. Затем нужно закрепить равномерно затянутые болты.

Муфта

Муфта соединена нейлоновым штифтом колонны с характером легкого демонтажа и обслуживания. Она соответствует требованиям смещения подачи и разгрузки и передачи крутящего момента

Подающая шестерня

Подающая шестерня охватывает систему редуктора червячной передачи. Под действием силы червячной передачи винт с трапециевидной резьбой вращается и приводит подвижный пьедестал вперед или назад. Подвижный пьедестал перемещается на 0,23 мм за каждый оборот двигателя. При вращении по часовой стрелке он движется вперед, а против часовой стрелки — назад.

Двухдисковый рафинер широко используется в производстве папиросной бумаги, упаковочной бумаги, химической целлюлозы и других областях.

Технические параметры

Модель	PM20	PM26	PM34	PM42
Диаметр диска (дюймы)	20-24	26-30	34-38	42-48
Мин. расход (л/мин)	400	800	1500	2500
Макс. расход (л/мин)	2500	5000	10000	15000
Макс. мощность двигателя (кВт)	315	500	900	1800

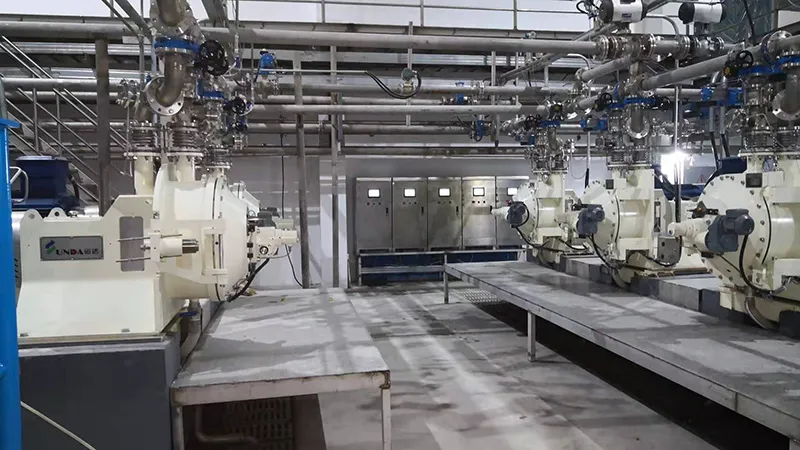

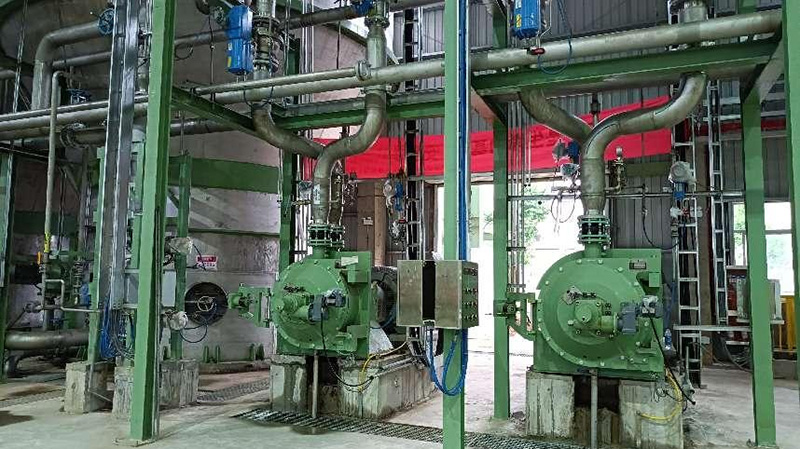

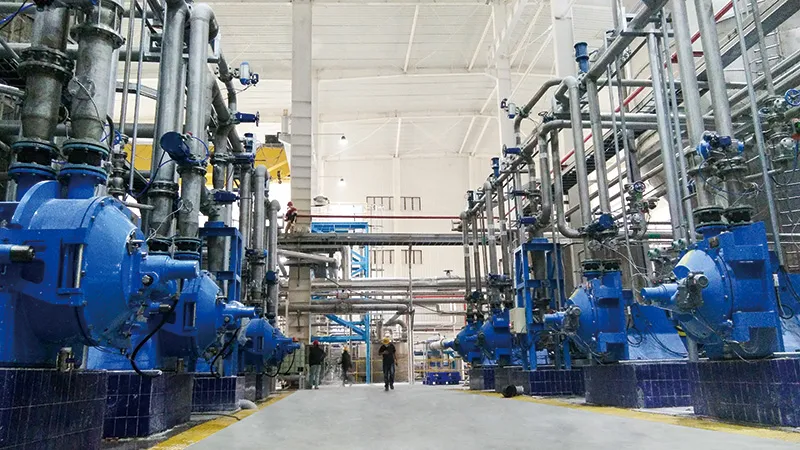

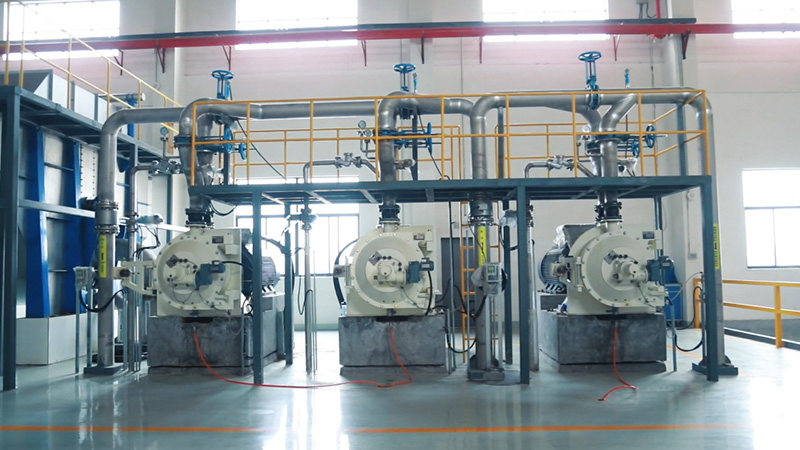

Примеры установок

Тиссью - Jiangxi Sateri



Специальные виды бумаг - Zibo Omu



Упаковочная бумага - Zhejiang Jinli
