От восстановления к инженерному анализу

В последние годы обратный инжиниринг в целлюлозно-бумажной промышленности всё чаще используется не только как способ воспроизведения недоступных комплектующих. На практике он становится инструментом инженерного анализа, позволяющим выявить причины отказов и скорректировать конструкцию узла с учётом реальных условий эксплуатации.

В отличие от прямого копирования, такой подход предполагает последовательную работу: анализ нагрузок, оценку свойств рабочей среды, изучение характера износа. На основании этих данных принимаются решения — по материалам, геометрии или конструкции изделия.

Ниже приведены примеры, иллюстрирующие, как подобный подход реализуется на практике при работе с оборудованием ЦБП.

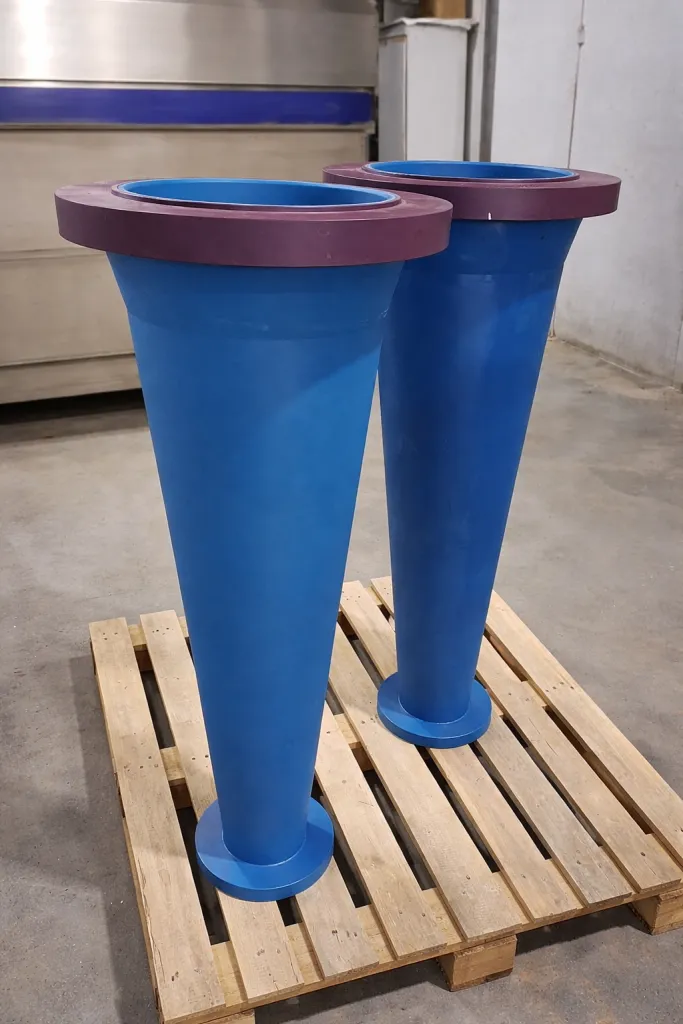

Влияние материала на ресурс: конические части вихревых очистителей

Эксплуатация вихревых очистителей в условиях повышенной абразивности часто сопровождается ускоренным износом конических частей. В одном из проектов МЗПО исходные детали демонстрировали недостаточный ресурс, что приводило к увеличению частоты замен и дополнительной нагрузке на ремонтные службы. Проведённый анализ показал, что ключевым фактором является не геометрия, а материал.

В результате была выполнена замена на полимерный композиционный антифрикционный материал, более устойчивый к абразивному воздействию.

Внедрение решения позволило увеличить срок службы примерно на 30%, а также снизить частоту обслуживания узла.

Вывод. В условиях абразивных нагрузок выбор материала зачастую оказывает определяющее влияние на ресурс и может быть более эффективным инструментом оптимизации, чем изменение конструкции.

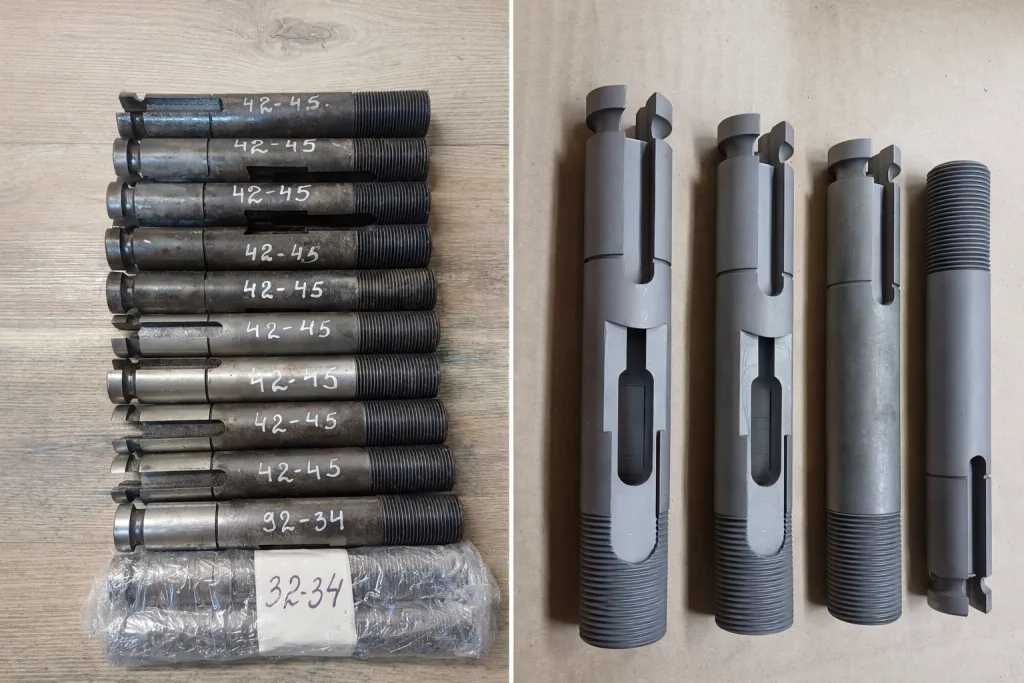

Импортозамещение с корректировкой технологии: пуансон и шток

Отдельная группа задач связана с невозможностью поставки оригинальных комплектующих. В рассматриваемом случае требовалась замена пуансона и штока, при этом исходные детали не отличались высоким ресурсом даже в штатных условиях.

В рамках проекта был выполнен обратный инжиниринг с доработкой: пересмотрен материал, уточнены режимы термообработки, проведены испытания. В результате удалось не только восстановить работоспособность узла, но и увеличить срок службы деталей в несколько раз

Вывод. Импортозамещение даёт наибольший эффект при одновременной оптимизации материала и технологии изготовления, а не при прямом копировании исходного изделия.

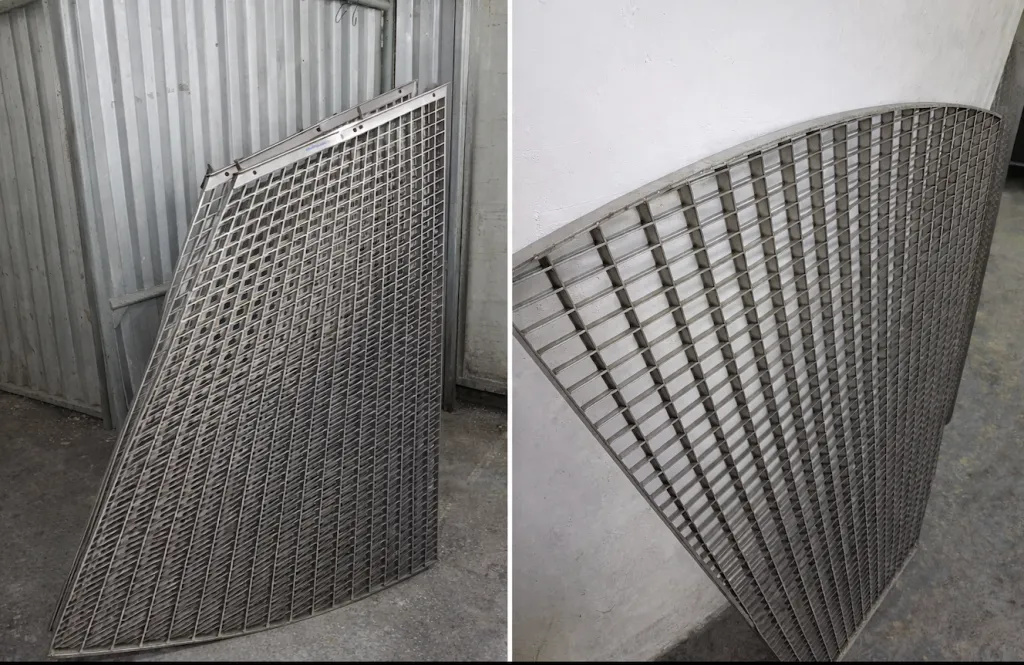

Стабильность производства: сегменты дискового фильтра

Для дисковых фильтров одной из критичных задач является обеспечение стабильных поставок комплектующих. В одном из проектов зависимость от импортных материалов создавала риски для непрерывной работы оборудования. Решение было связано с пересмотром технологии изготовления и подбором альтернативных материалов, доступных на внутреннем рынке. Испытания показали, что при корректном подборе материалов рабочие характеристики узла сохраняются, а производство становится независимым от внешних поставок

Вывод. В ряде случаев ключевым фактором устойчивости является не конструкция, а технологическая реализуемость изделия в текущих условиях.

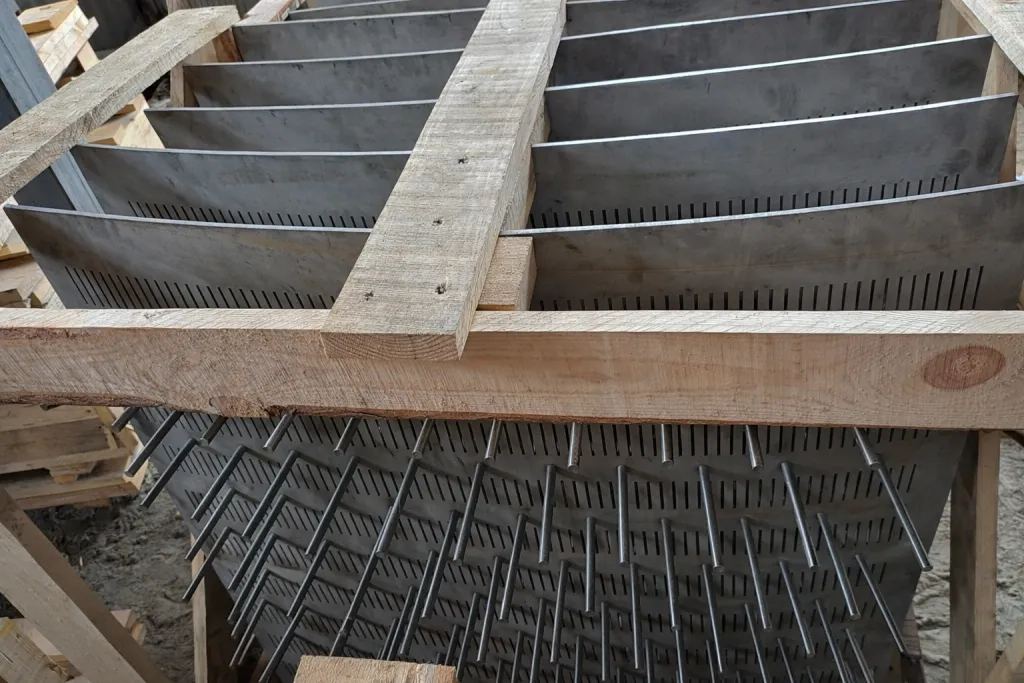

Локальные конструктивные изменения: сита промывной зоны

Даже при сохранении общей конструкции узла локальные доработки могут существенно повлиять на его надёжность. В рассматриваемом случае сита промывной зоны имели недостаточную прочность креплений, что увеличивало риск отказа. В рамках проекта была проведена доработка конструкции с усилением наиболее нагруженных зон и оптимизацией технологии изготовления. Это позволило повысить надёжность узла и одновременно сократить сроки изготовления

Вывод. Устранение локальных концентраций напряжений является одним из наиболее эффективных способов повышения ресурса без кардинального изменения конструкции.

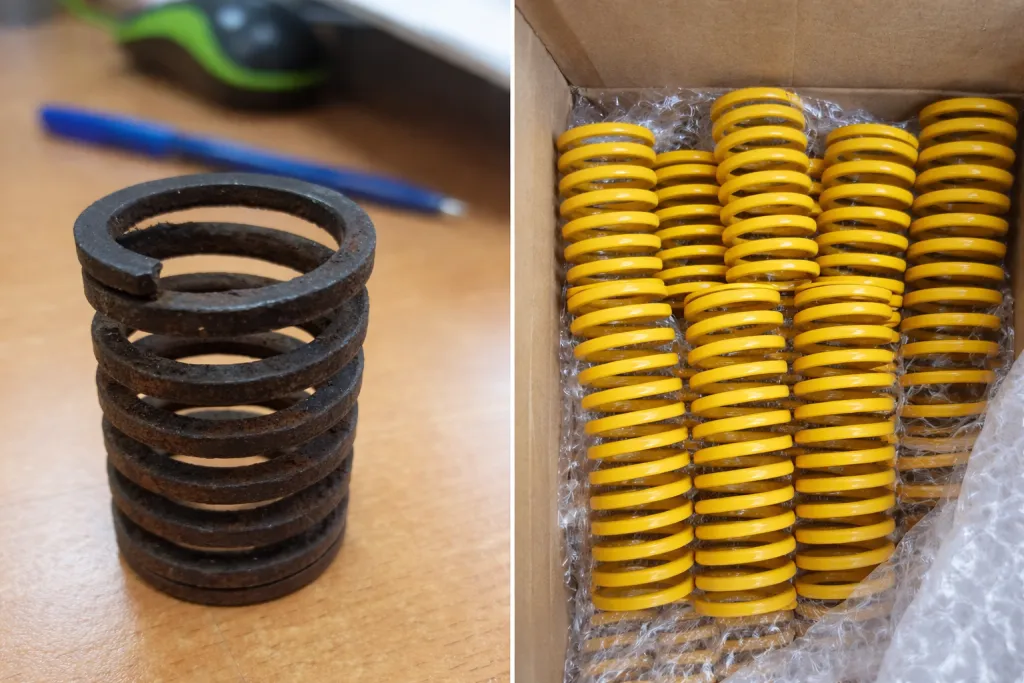

Нестандартные задачи: изготовление пружин под заданные нагрузки

В практике ЦБП нередко возникают задачи, для которых отсутствуют типовые решения. Примером является изготовление пружин с заданными характеристиками жёсткости при отсутствии серийных аналогов. В рамках проекта были выполнены расчёты параметров, подбор материала и изготовление изделия под конкретные условия эксплуатации. Решение позволило избежать остановки оборудования и обеспечить требуемые характеристики работы узла.

Вывод. В нестандартных задачах ключевую роль играют точность расчёта и адаптация изделия под реальные нагрузки, а не наличие готовых решений.

Практический эффект для эксплуатации

Рассмотренные проекты показывают, что эффект от применения обратного инжиниринга проявляется не только в ресурсе отдельных деталей. Так, увеличение срока службы на уровне 30% позволяет существенно снизить частоту вмешательств в работу оборудования. В других случаях ключевым результатом становится снижение риска внеплановых остановок за счёт перехода на локально доступные материалы и комплектующие

Таким образом, основной эффект достигается за счёт повышения предсказуемости эксплуатации и устойчивости технологических процессов.

Заключение

Практика показывает, что обратный инжиниринг в машиностроении для ЦБП следует рассматривать как инструмент инженерного анализа.

Его применение позволяет:
- адаптировать материалы под условия эксплуатации;
- корректировать конструкцию узлов;
- оптимизировать технологии изготовления;
- снижать зависимость от внешних поставщиков.

В результате достигается не только восстановление работоспособности оборудования, но и повышение его надёжности и ресурса в долгосрочной перспективе.
